1.試験場所　福岡県大野城市乙金3丁目地内

2.実施期間　平成19年12月21日

3.支持地盤　花崗岩（N値50／5）

4.杭仕様

表-杭仕様

5.試験方法

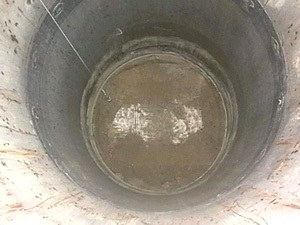

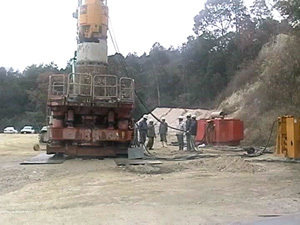

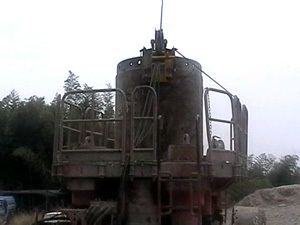

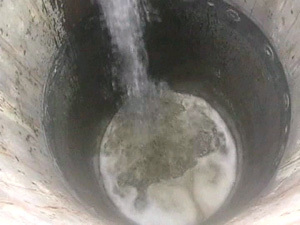

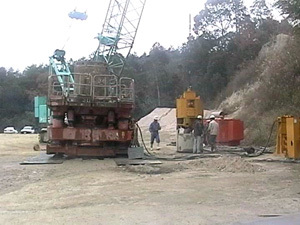

有水時における底ざらいバケツを用いた土砂の取り込み状況及び底ざらいバケツの処理機能を確認する為に、浅層において軸部掘削をした後清水を注入し、拡大掘削を行なった後、GSBバケットに底ざらいバケツを装着して底ざらい処理を行ない、排水をしながら孔底の状況を確認し、排水後、孔底に降りてスタッフを当てて実測し、拡大部及びポケット高の形状・寸法とスライム量を実測した。

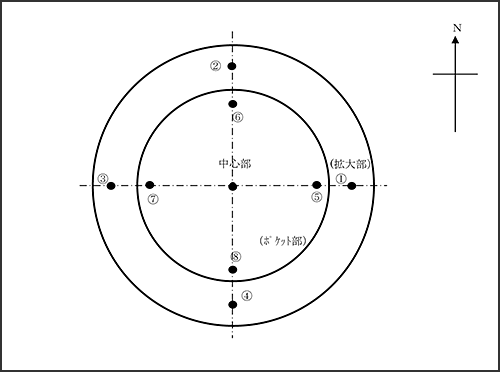

測定地点は、図－1 に示す9箇所で測定を行った。測定方向は方位と一致させ、中心部と東方向を①として、反時計回りに②～⑧とした。

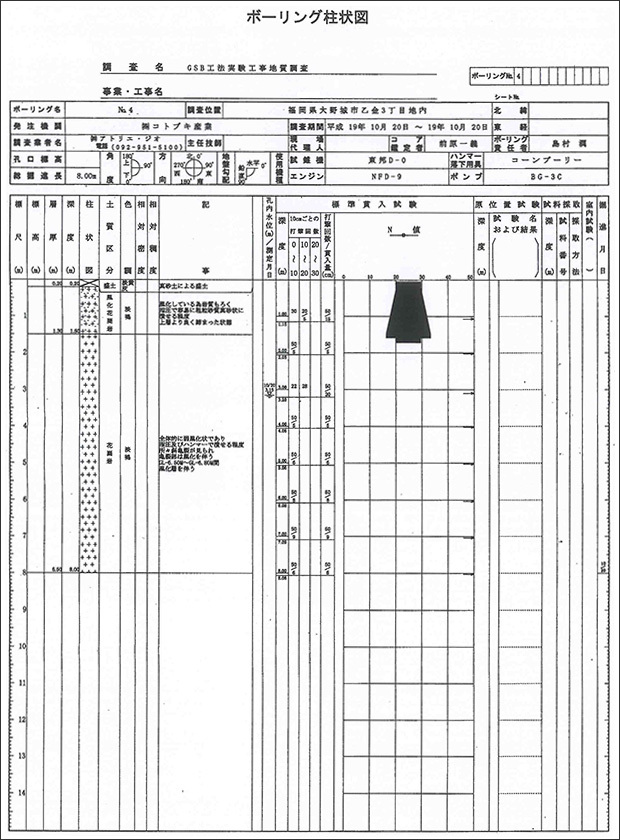

6.柱状図

*）①～④は測定方向を示します。

新しく作成した底ざらいバケツを用いて行なった土砂の取込み調査実験において、表Ⅴ-7-3及び図Ⅴ-7-7に示す通り、ポケット高の寸法は490mm～500mmの範囲で施工でき、平均値は492mmであった。スライム量は拡大部で5mm～10mm、ポケット部では20mm～40mmの範囲であり、底ざらいバケツの底ざらい処理機能を検証する事ができた。

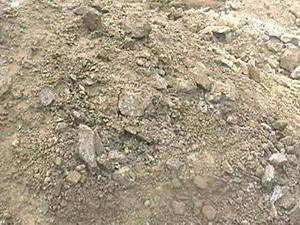

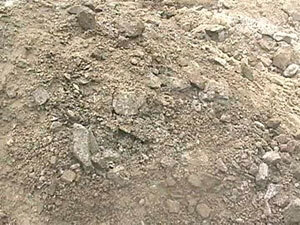

本工法における底ざらい処理は、掘削長の検測をしながら底ざらいバケツにより底ざらい処理をする事とする。また、本工法における支持地盤はN値50以上の岩層であり、写真①・写真②に示すように孔底部の掘削土は岩塊を削った後の岩片と土（堀屑）である。排土される掘削土の大半は岩片であるが、岩を削った後に残る小さな粒子は、有水時においては土質にもよるが水に溶けてスライム状となる。一方、無水時においてはスライム状にはならないが、堀屑として残る為、掘削土の性状も考慮した上で何らかの管理基準値が必要であると考えられる。

ハンマーグラブを用いて底ざらい処理を行なった掘り出し杭試験結果（表①）では、全測定76箇所のうち局部的に70mmが2箇所あったがそれ以外は全て50mm以下の範囲であった。また、同様な処理をした浅層掘削試験①・②の結果（表②）においても10mm～30mmの範囲であった。

そこで、一次孔底処理後のGSB工法におけるスライム量の管理基準値は50mm以下とする。但し、ここで言うスライムとは岩を削った後に残る土（堀屑）の事を言う。
