浅層掘削試験

1.試験場所　福岡県大野城市乙金3丁目地内

2.実施期間　平成19年11月7日

3.支持地盤　花崗岩（N値50／5）

4.杭仕様

軸部径	拡底施工径	掘削長	杭天端	杭実長	本数	孔内水の有無
φ1500	φ2500	GL－5.0m	GL－0.0m	L=4.5m	1	無水

5.試験方法と計測箇所の説明及び図

浅層において拡底掘削をし、施工性の確認を行なった。また、拡底部の形状及び寸法（拡底施工径、拡底高、傾斜高、立上高、傾斜角度、ポケット高、スライム量）の確認は、孔底に降りてスタッフを当てて実測して確認した。尚、底ざらい処理はハンマーグラブを用いて行なった。測定地点は、図-1に示す4箇所で測定を行った。測定方向は方位と一致させ、東方向を①として、反時計回りに②～④とした。

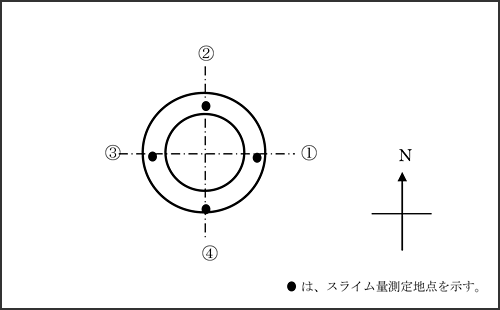

図－1　測定箇所と方位関係

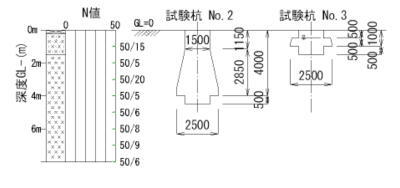

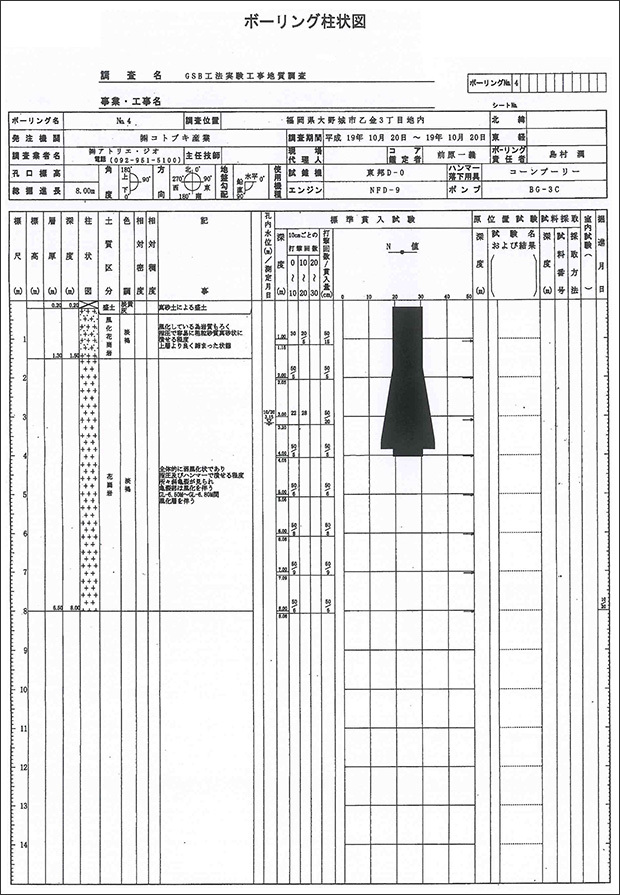

6．柱状図

7.拡底部形状・寸法と実測結果

実測結果一覧

	設計値	実測値
	設計値	①	②	③	④	平均
軸部径	1500mm	1500mm	1500mm	1500mm	1500mm	1500mm
拡底施工径	2500mm	2500mm	2500mm	2500mm	2500mm	2500mm
傾斜角度	12度以内	11.9度	11.8度	12.0度	11.6度	11.8度
傾斜高	2350mm	2380mm	2400mm	2350mm	2440mm	2393mm
拡底高	2850mm	2900mm	2900mm	2850mm	2950mm	2900mm
立上高	500mm以上	520mm	500mm	500mm	510mm	508mm
ポケット高	500mm	470mm	420mm	470mm	420mm	445mm
孔底スライム量	管理値	10mm	10mm	10mm	10mm	10mm
孔底スライム量	50mm以下	10mm	10mm	10mm	10mm	10mm

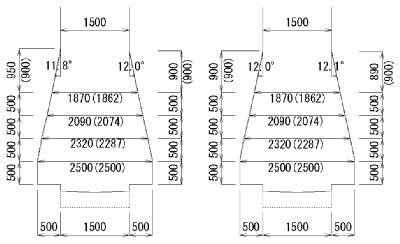

測定寸法を示します。（　）内の値が設計値となります。

①－③（東西）方向　　｜　　②－④（南北）方向

拡底施工径計測結果

計測地点①

設計値　500mm
実測値　2500mm
軸部径1500mm＋500mm

計測地点②

設計値 2500mm
実測値　2500mm
軸部径1500mm＋500mm

計測地点③

設計値　2500mm
実測値　2500mm
軸部径　1500mm＋500mm

計測地点④

設計値　2500mm
実測値　2500mm
軸部径　1500mm＋500mm

立上高計測結果

計測地点①
設計値　500mm以上
実測値　550mm

計測地点②

設計値　500mm以上
実測値　550mm

計測地点③

設計値　500mm以上
実測値　550　mm

計測地点④

設計値　500mm以上
実測値　550mm

傾斜高・拡底高計測結果

計測地点①

（傾斜高）

設計値　2350mm
実測値　2400mm

（拡底高）

設計値　2850mm
実測値　2950mm

計測地点②

（傾斜高）

設計値　2350mm以上
実測値　2350mm

（拡底高）

設計値　2850mm
実測値　2900mm

計測地点③

（傾斜高）

設計値　2350mm
実測値　2350mm

（拡底高）

設計値　2850mm
実測値　2900mm

計測地点④

（傾斜高）

設計値　2350mm
実測値　2340mm

（拡底高）

設計値　2850mm
実測値　2890mm

傾斜角度計測結果

計測地点①

設計値 12度以内
実測値
11.8度（拡底施工径－軸部径）/2＝500mm
傾斜高=2400mm θ = atan（500 / 2400）= 11.8度

計測地点②

設計値 12度以内
実測値
12.0度（拡底施工径－軸部径）/2＝500mm
傾斜高=2350mm θ = atan（500 / 2350）= 12.0度

計測地点③

設計値 12度以下
実測値
12.0度（拡底施工径－軸部径）/2＝500mm
傾斜高=2350mm θ = atan（500 / 2350）= 12.0度

計測地点④

設計値 12度以下
実測値
12.1度（拡底施工径－軸部径）/2＝500mm
傾斜高=2340mm θ = atan（500 / 2340）= 12.1度

計測地点①－③

設計値　12度以内
実測値　11.9
孔底から500mm上の拡大径　2500mm

計測地点②－④

設計値　12度以内
実測値　11.9度
孔底から500mm上の拡大径　2500mm

計測地点①－③

孔底から1000mm上の拡大径　2320mm
傾斜角度
計測地点①
（拡大径－軸部径）/2 ＝（2320－1500）/2 ＝ 410mm （拡底高－測定高）=（2950－1000）＝ 1950mm θ = atan（410 / 1950）= 11.9度

計測地点③
（拡大径－軸部径）/2 ＝（2320－1500）/2 ＝ 410mm （拡底高－測定高）=（2900－1000）＝ 1900mm θ = atan（410 / 1900）= 12.2度

計測地点②－④

孔底から1000mm上の拡大径　2320mm
傾斜角度
計測地点②
（拡大径－軸部径）/2 ＝（2320－1500）/2 ＝ 410mm （拡底高－測定高）=（2900－1000）＝ 1900mm θ = atan（410 / 1900）= 12.2度

計測地点④
（拡大径－軸部径）/2 ＝（2320－1500）/2 ＝ 410mm （拡底高－測定高）=（2890－1000）＝ 1890mm θ = atan（410 / 1890）= 12.2度

計測地点①－③

孔底から1500mm上の拡大径　2090mm
傾斜角度
計測地点①
（拡大径－軸部径）/2 ＝（2090－1500）/2 ＝ 295mm （拡底高－測定高）=（2950－1500）＝ 1450mm θ = atan（295 / 1450）= 11.5度
計測地点③
（拡大径－軸部径）/2 ＝（2090－1500）/2 ＝ 295mm （拡底高－測定高）=（2900－1500）＝ 1400mm θ = atan（295 / 1400）= 11.9度

計測地点②－④

孔底から1500mm上の拡大径　2090mm
傾斜角度
計測地点②
（拡大径－軸部径）/2 ＝（2090－1500）/2 ＝ 295mm （拡底高－測定高）=（2900－1500）＝ 1400mm θ = atan（295 / 1400）= 11.9度
計測地点④
（拡大径－軸部径）/2 ＝（2090－1500）/2 ＝ 295mm （拡底高－測定高）=（2890－1500）＝ 1390mm θ = atan（295 / 1390）= 12.0度

計測地点①－③

孔底から2000mm上の拡大径　1870mm
傾斜角度
計測地点①
（拡大径－軸部径）/2 ＝（1870－1500）/2 ＝ 185mm （拡底高－測定高）=（2950－2000）＝ 950mm θ = atan（185 / 950）= 11.0度

計測地点③
（拡大径－軸部径）/2 ＝（1870－1500）/2 ＝ 185mm （拡底高－測定高）=（2900－2000）＝ 900mm θ = atan（185 / 900）= 11.6度

計測地点②－④

孔底から2000mm上の拡大径　1870mm
傾斜角度
計測地点②
（拡大径－軸部径）/2 ＝（1870－1500）/2 ＝ 185mm （拡底高－測定高）=（2900－2000）＝ 900mm θ = atan（185 / 900）= 11.6度
計測地点④
（拡大径－軸部径）/2 ＝（1870－1500）/2 ＝ 185mm （拡底高－測定高）=（2890－2000）＝ 890mm θ = atan（185 / 890）= 11.7度

ポケット高・スライム量計測結果

計測地点①

設計値　500mm　実測値　150mm

計測地点②

設計値　500mm　実測値　150mm

計測地点③

設計値　500mm　実測値　150mm

計測地点④

設計値　500mm　実測値　150mm

中心部

設計値　500mm　実測値　170mm

スライム測定

設計値　50mm以下　実測値　30mm

考察とまとめ

拡底施工径の形状寸法は、軸部周縁より4箇所とも500mmで設計値通りであった。これは、ケーシングと共に回転しながら拡大掘削する際に、GSBバケットの中心軸がぶれていないという事の検証にもなった。立上高、傾斜高、拡底高については、概ね設計値を満足していた。

傾斜角度については、写真①・写真②及び図①・図②に示すように、掘削爪最上部の先端を起点として傾斜角度を12度に設定している掘削爪の形状通りに掘削でき、概ね設計値を満足していた。

ポケット高については、設計値500mmに対して150mmと下回った。これは、軸部掘削完了後、拡底傾斜角起点までケーシングを引き上げて拡底掘削に移る時に、ケーシング引き上げ高さをポケット高の500mmを考慮せずに引き上げて施工した為である。またそれにより、孔底にスライムが全体的に30mm程度残る結果になった。この点については、高さ管理をより確実なものとなる様に対処する必要がある。そこで、予め、ケーシングにポケット高の500mmと拡底施工径によるケーシングの下げ量を各々にマーキングした上で拡底部掘削の施工に移り、高さ管理を確実に行なう事とする。

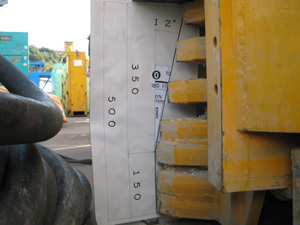

写真①　掘削爪の寸法と角度（左）

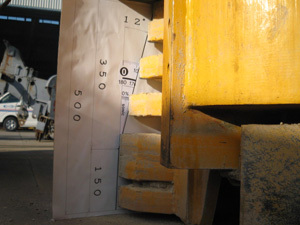

写真②　掘削爪の寸法と角度（右）

図①　掘削爪の形状図（左）

図②　掘削爪の形状図（右）
