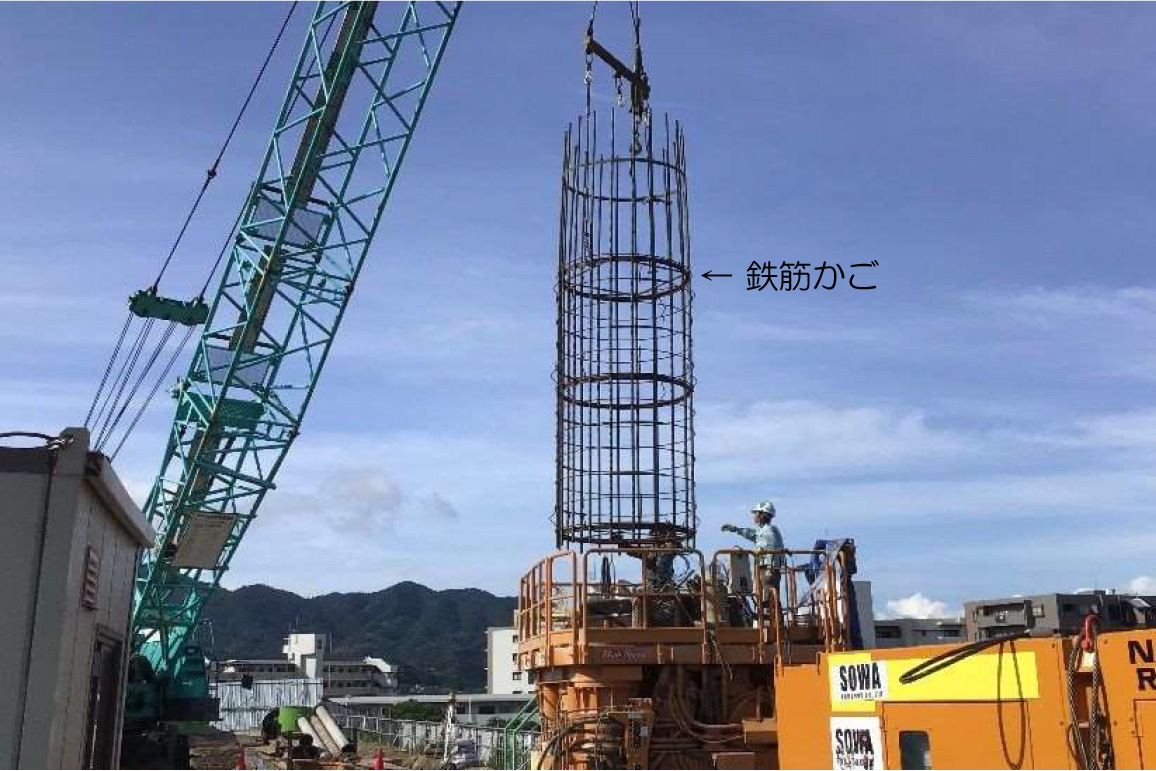

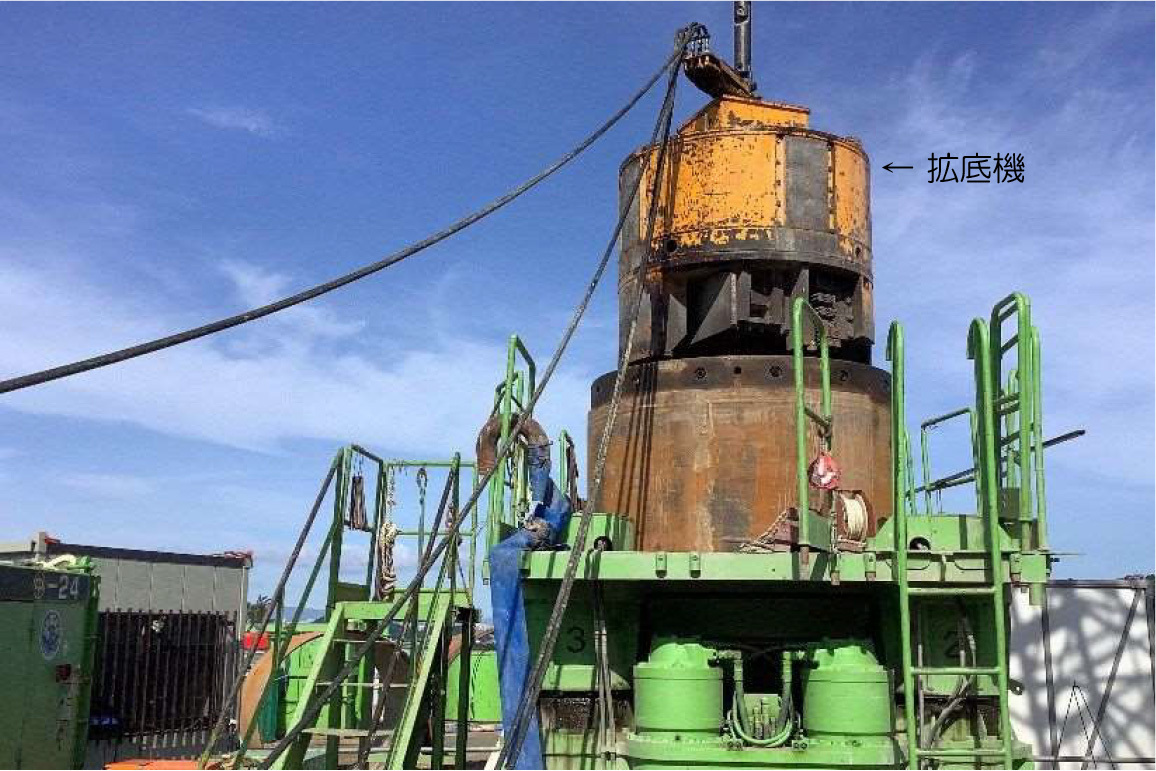

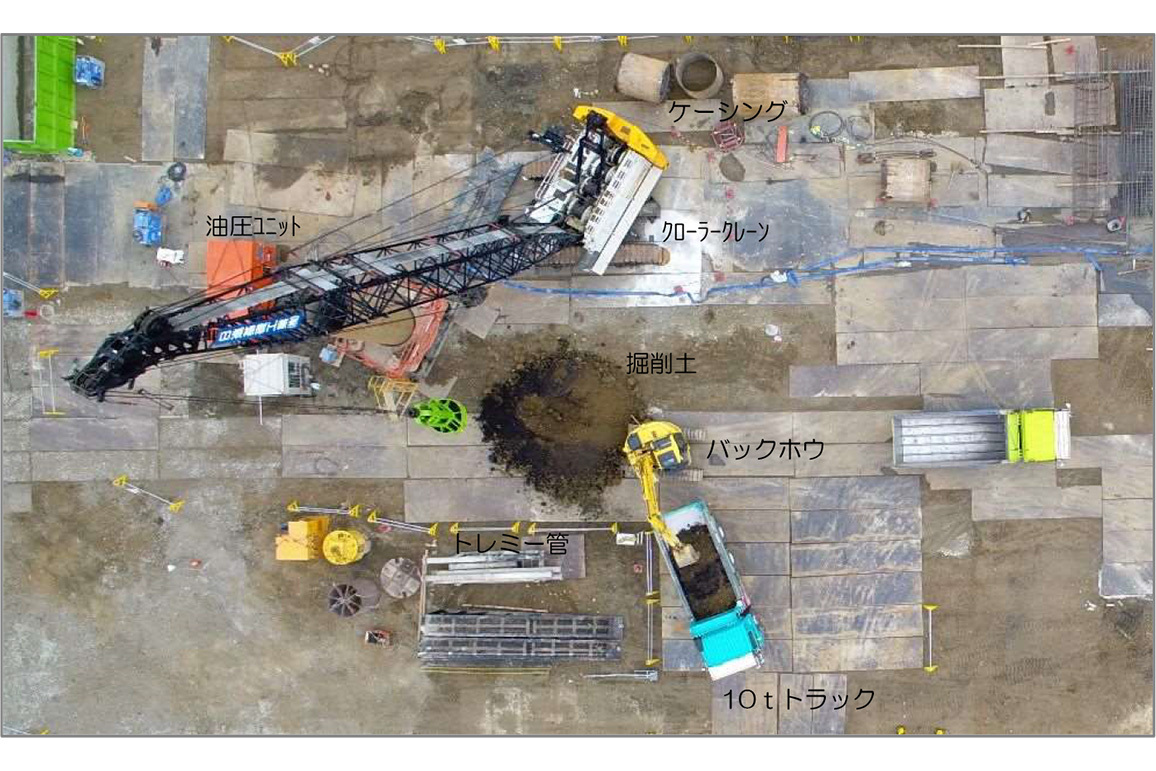

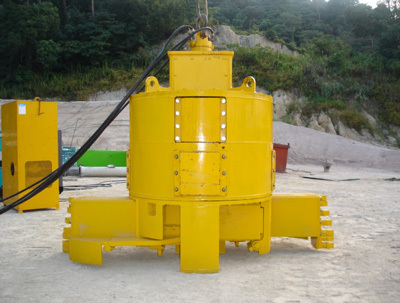

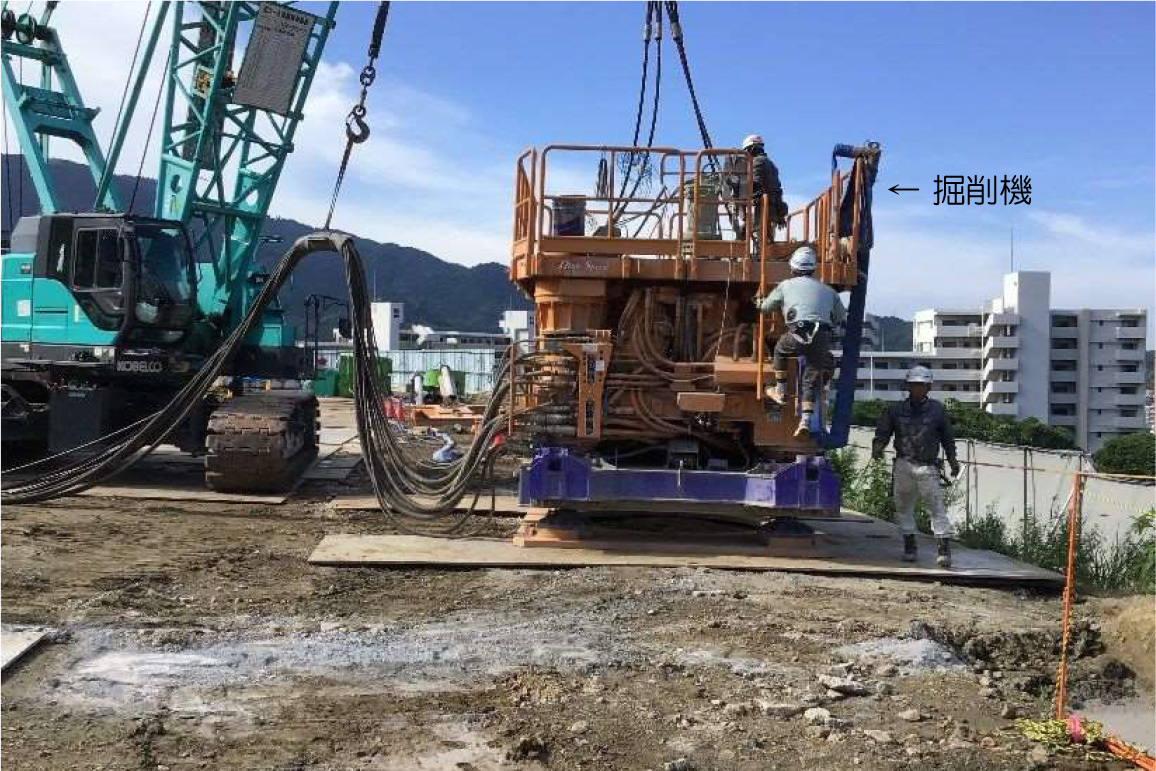

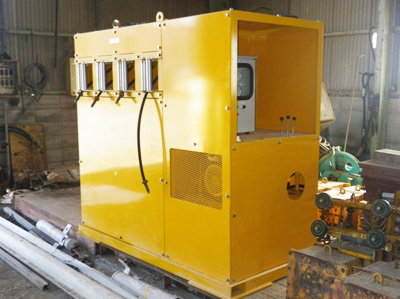

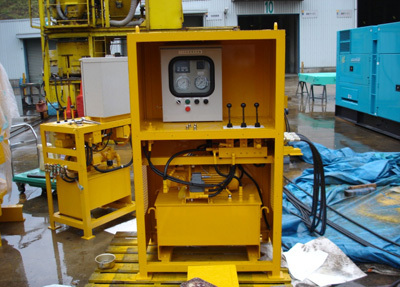

汎用の全周回転掘削機のケーシング先端部に拡大掘削装置であるGSBバケットを装着し、全周回転掘削機の回転トルクとGSBバケットの油圧伸縮アームを用いて孔底部を拡大掘削します。

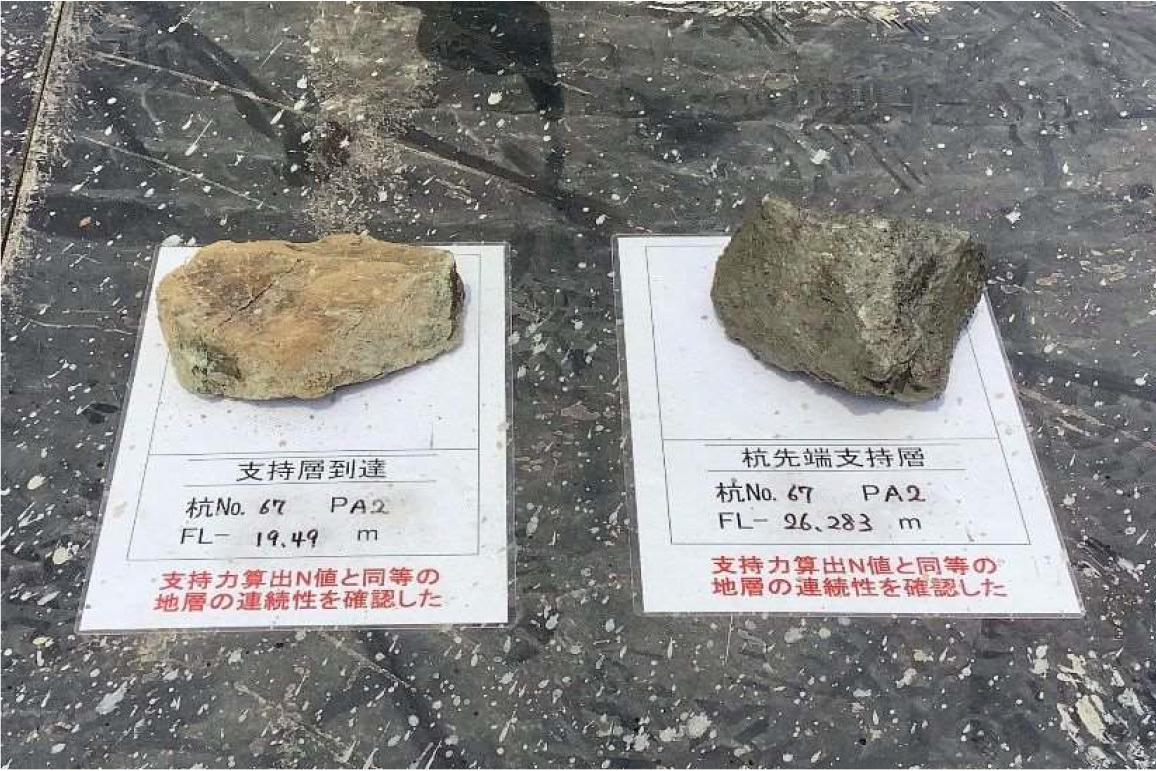

適用地盤はN値50以上の岩層とし、国土交通省土木工事共通仕様書に定める土および岩の分類書による軟岩及び中硬岩の範囲になります。

全周回転掘削機のケーシング外面からGSBバケットのアームを最大500mm伸張できるので、ケーシング径＋1000mmとなります。

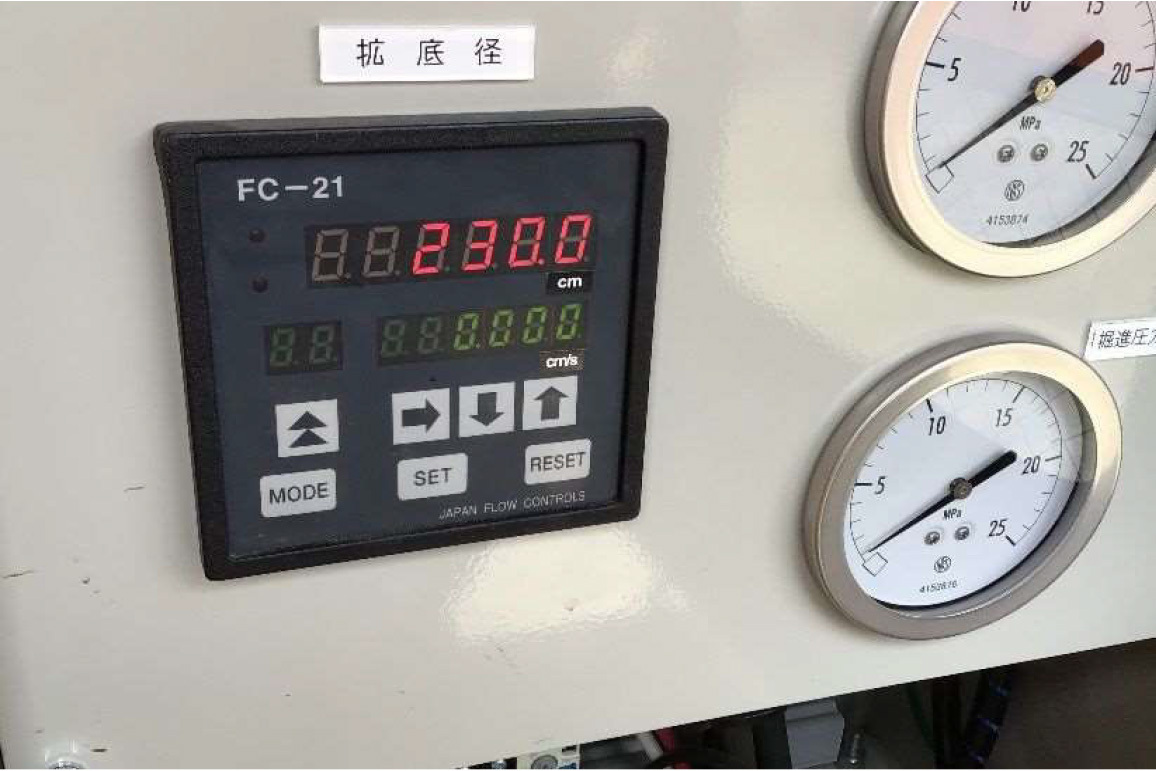

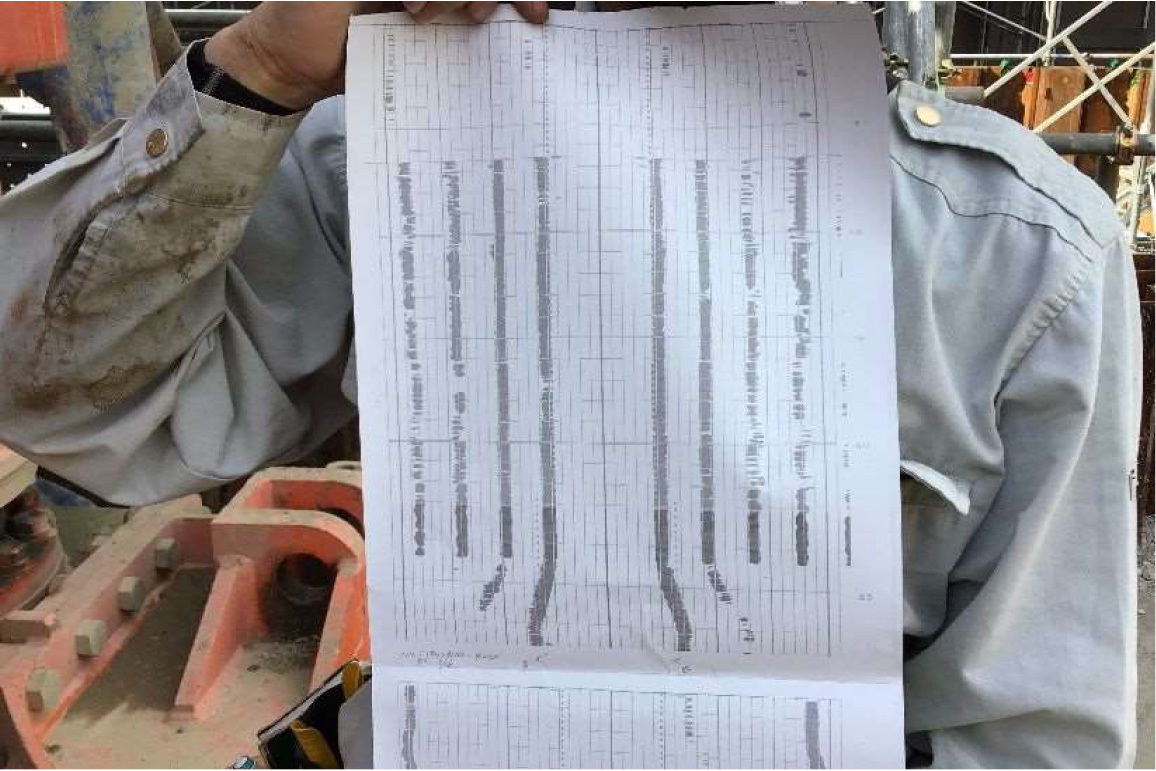

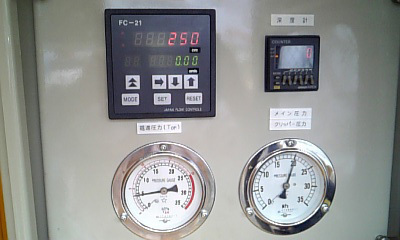

ケーシングの押し込み量とアームの伸縮量を1cm単位で管理することができるので、最大傾斜角12度の傾斜部の築造を可能とします。

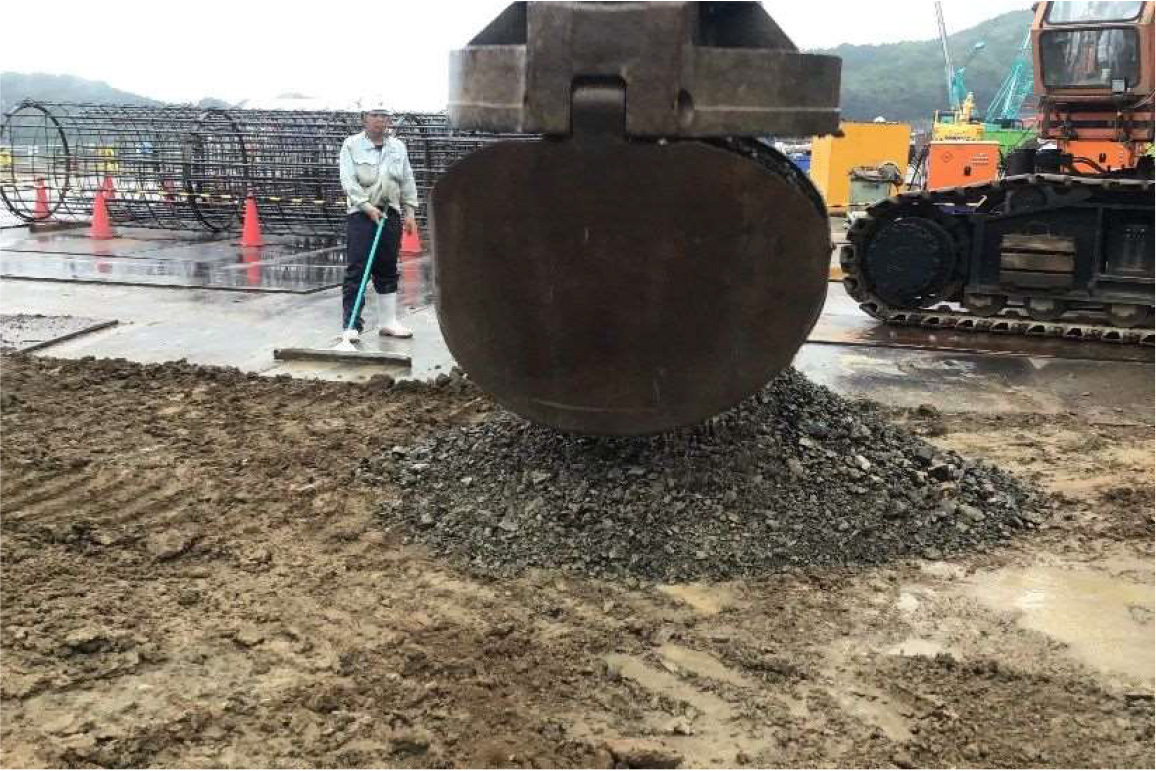

GSBバケットは各軸部径に合わせたグリッパーとアーム用スペーサーを取り付けが可能であり、一台で軸部径1500・1600・1800・2000の4径に対応できる構造となっている。掘削土は、一般残土としてリサイクル可能

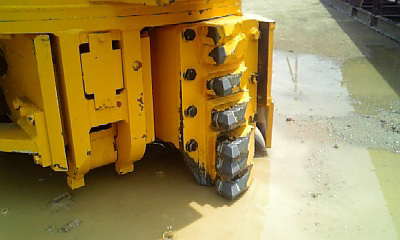

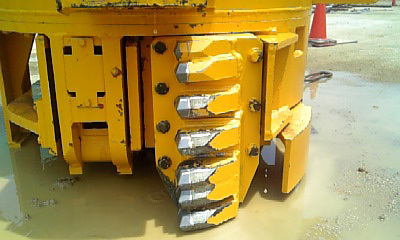

GSBバケットのアームに付帯する集土ブレードは、拡底掘削土を中心部に集める機能を持ちます。中心部に集まった掘削土はハンマーグラブとGSB底ざらいバケツにより排土されます。

GSB工法における拡底掘削機は、あらゆる全周回転掘削機に対応する事ができ、軸部径＋200mmから1000mmの拡底径を、拡底施工径の範囲とする。

拡底掘削を行うGSBバケットは、株式会社筑豊製作所を製造元とし、その仕様は、株式会社コトブキ産業の監修によるものとする。

その名称と機能は表-1の通りとする。

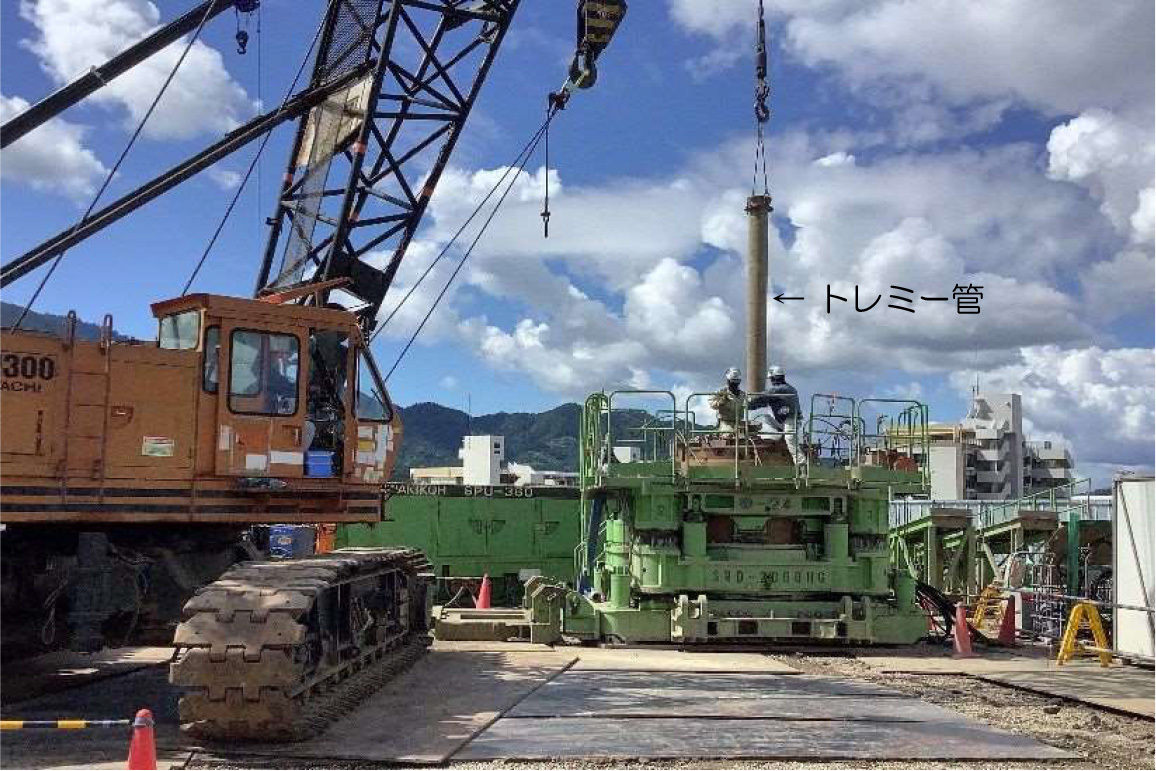

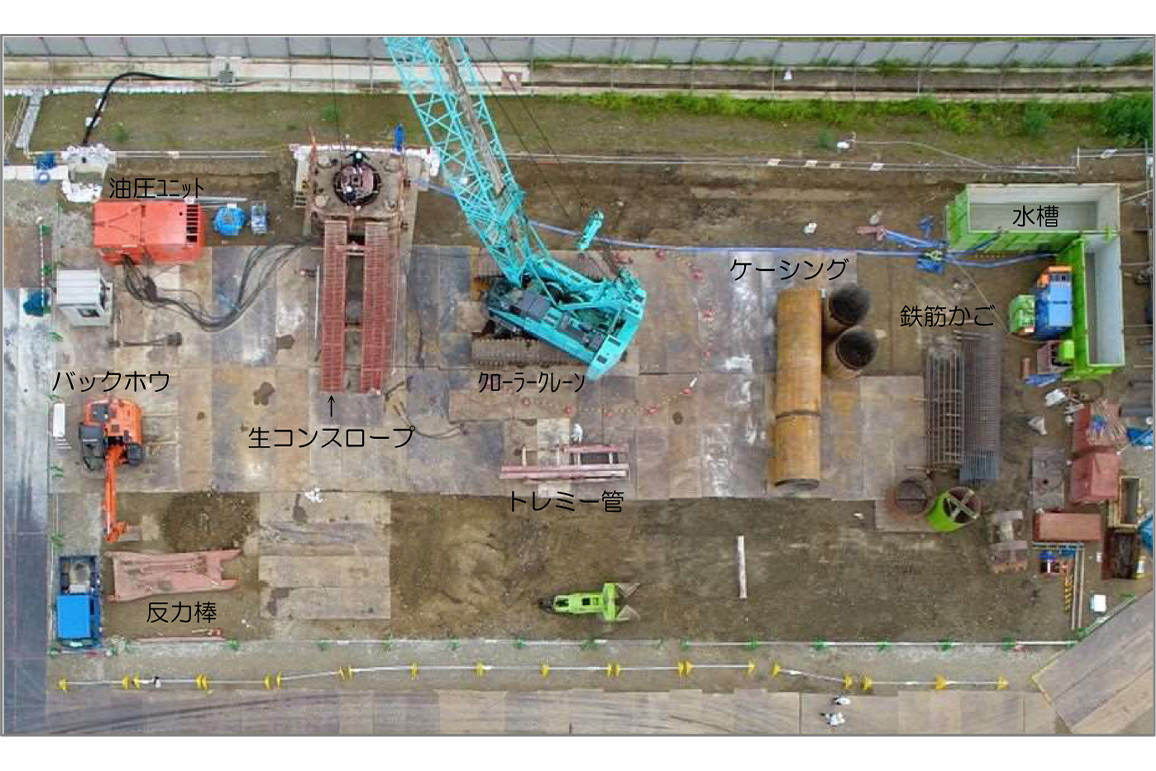

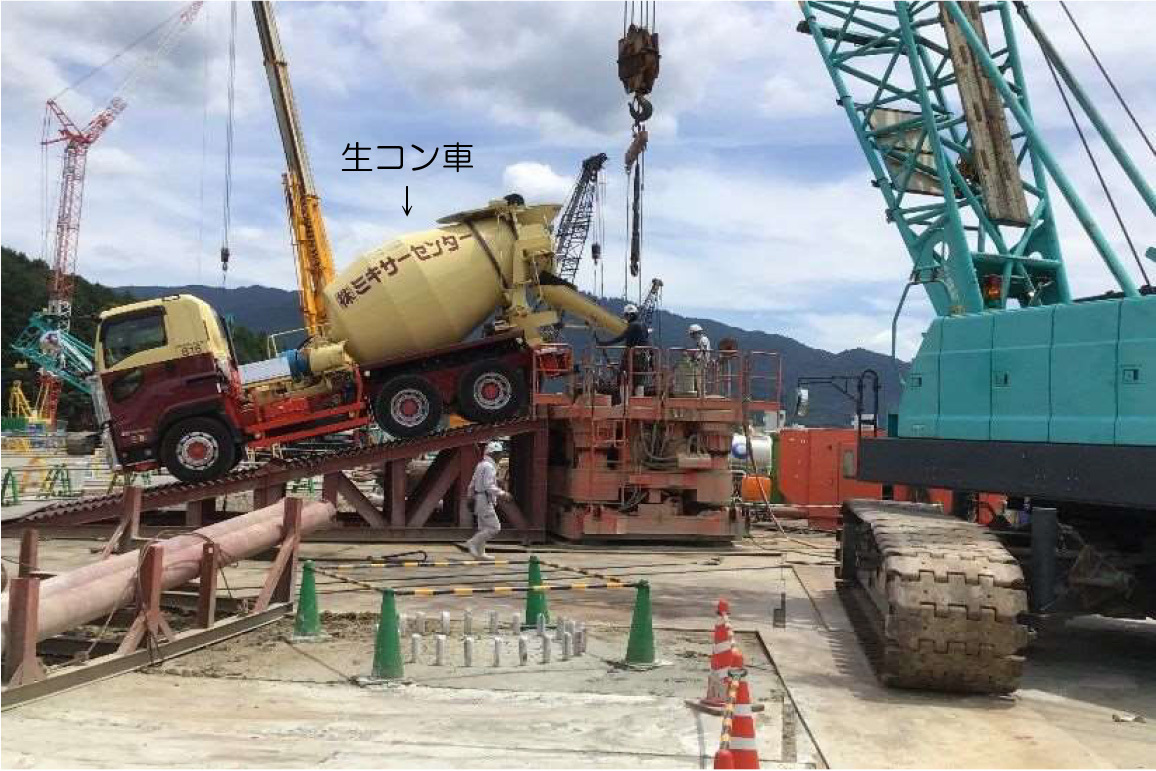

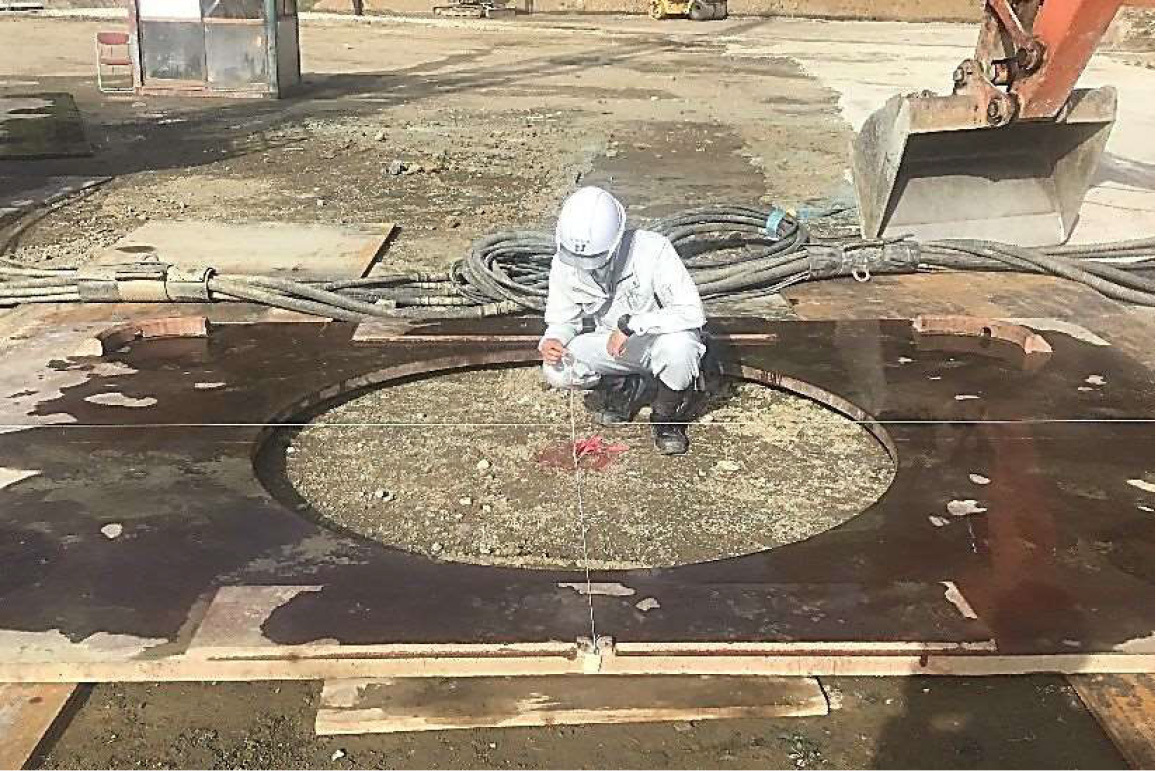

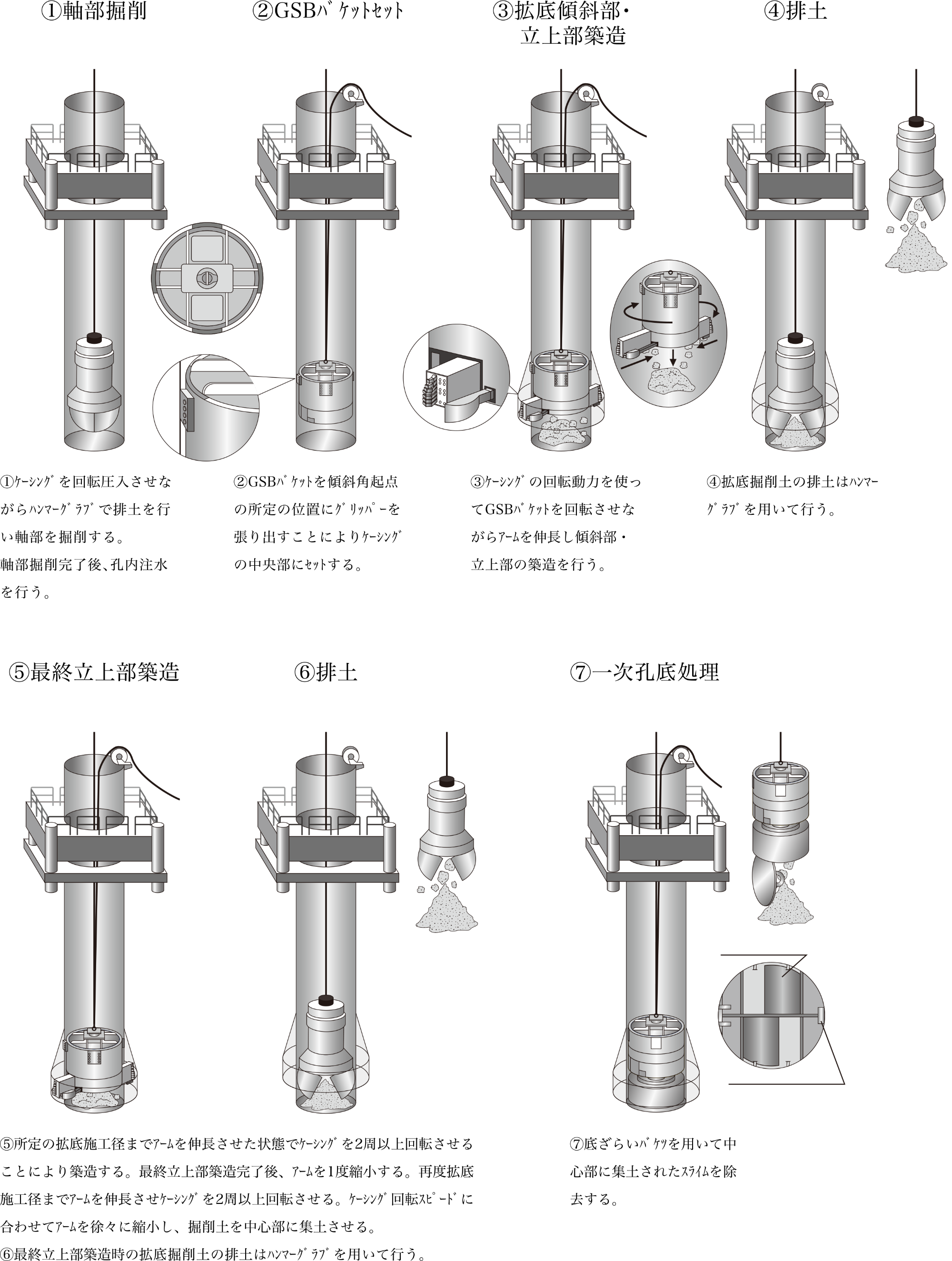

施工は次の手順で行います。

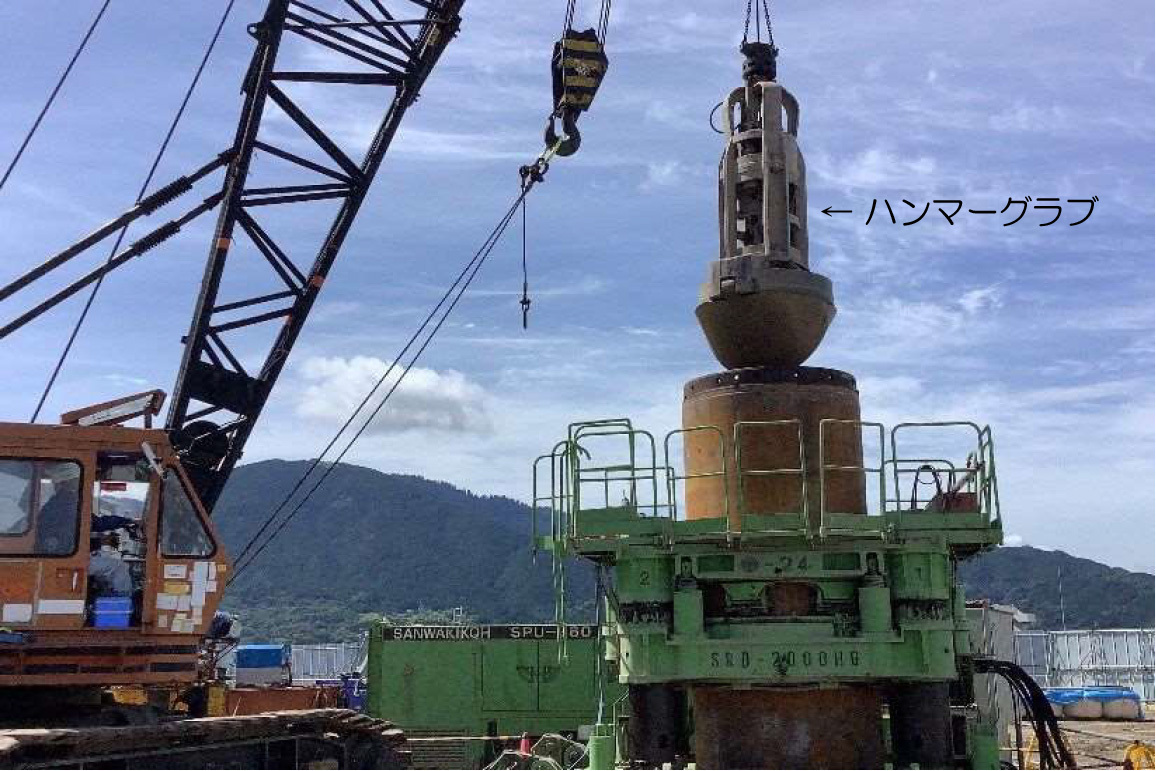

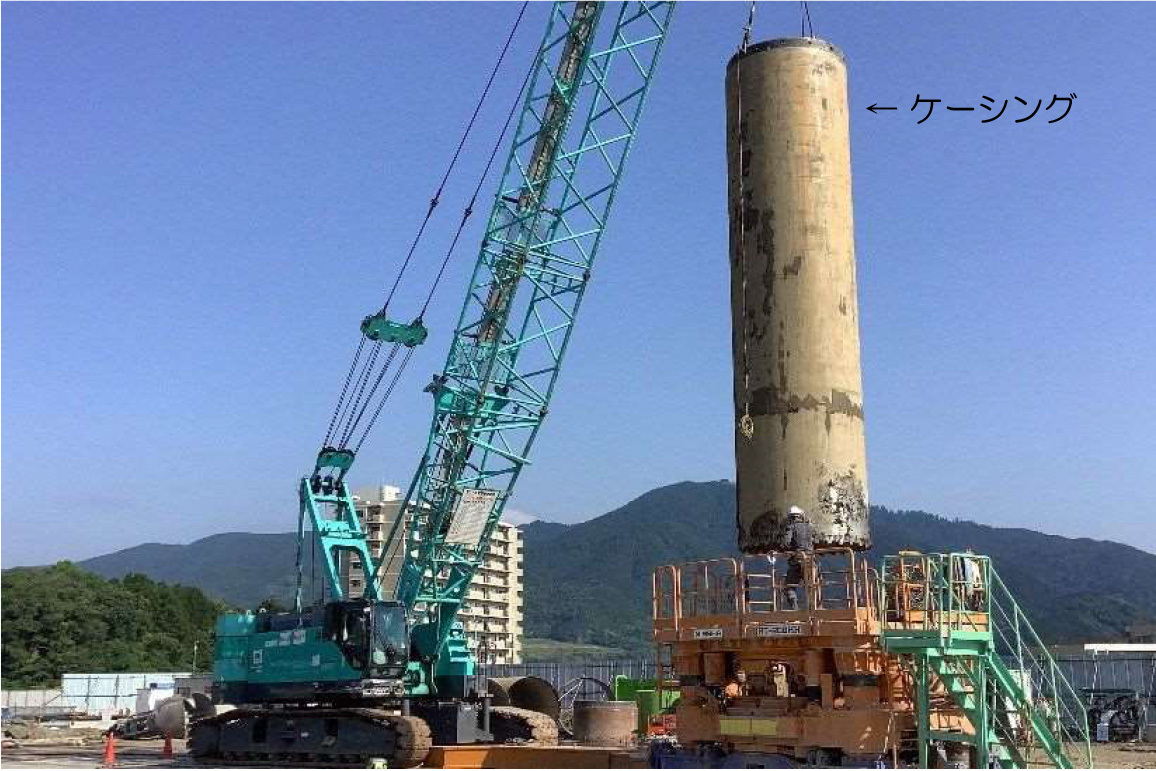

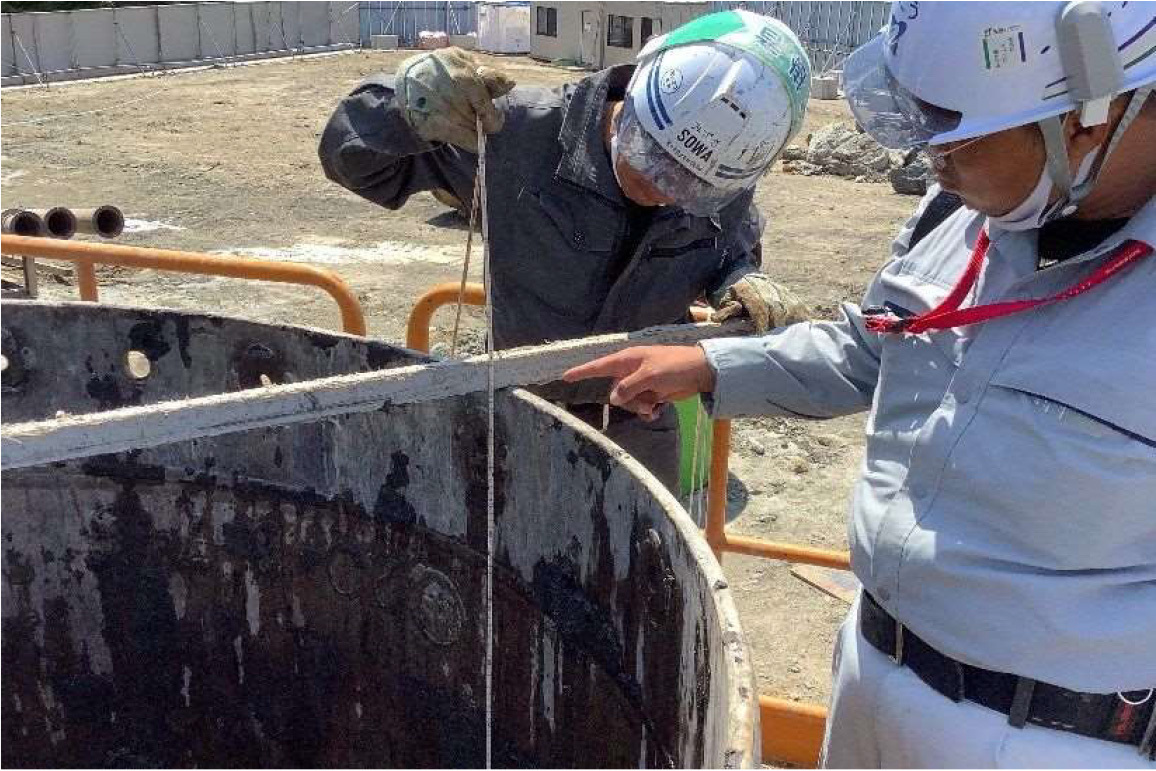

1. ケーシングを回転圧入させながらハンマーグラブで排土を行い軸部を掘削する。

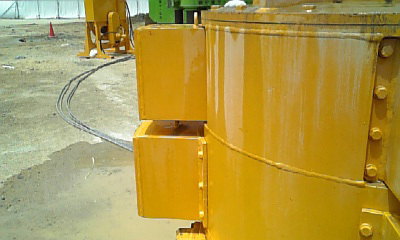

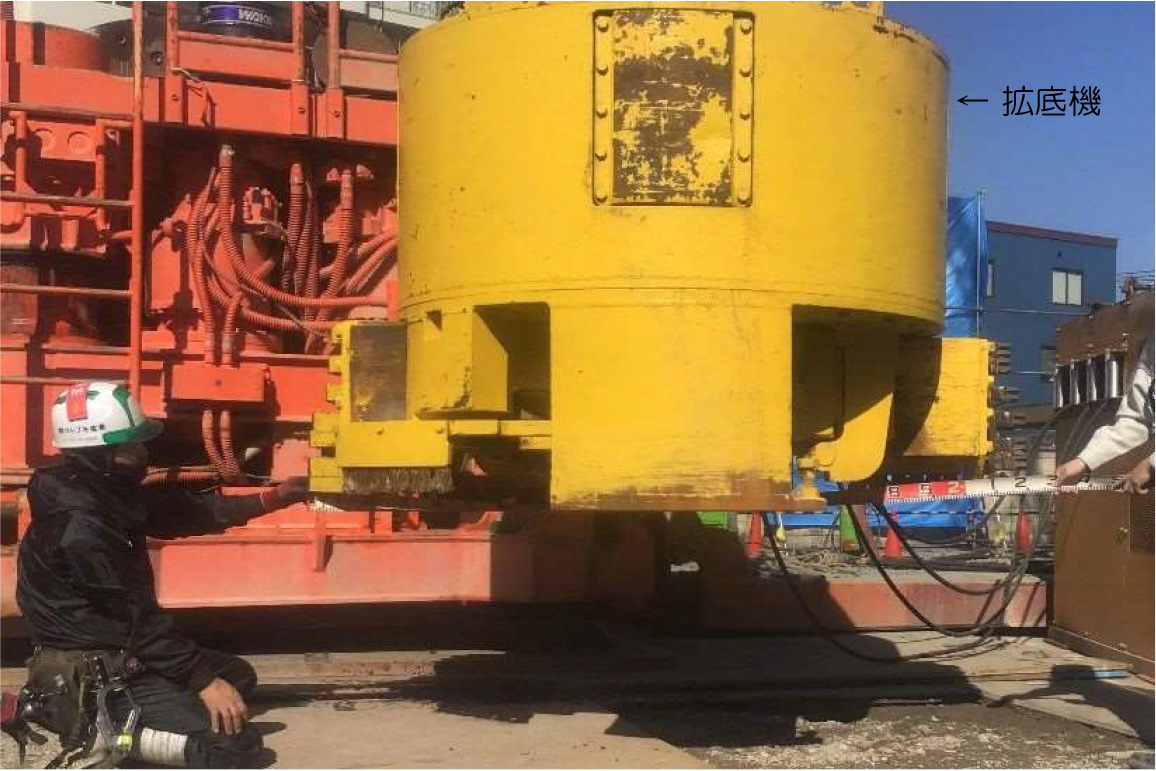

2. GSBバケットを傾斜角起点の所定の位置にグリッパーを張り出すことによりケーシングの中央部にセットする。
3. ケーシングの回転動力を使ってGSBバケットを回転させながらアームを伸長し傾斜部の築造を行う。

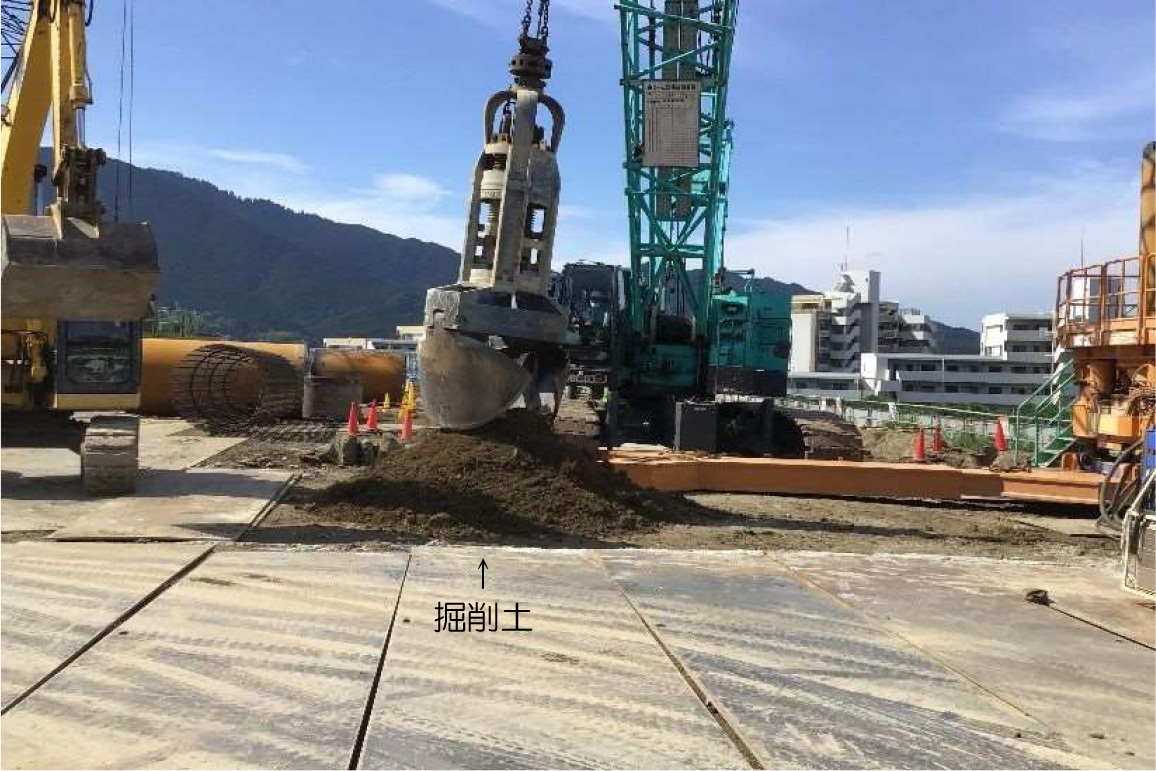

4. 傾斜部築造時の掘削土の排土はハンマーグラブを用いて行う。
5. 所定の拡底施工径までアームを伸長させた状態でケーシングを2周以上回転させることにより築造する。
6. 立上部築造時の掘削土は底ざらいバケツを用いて行う。
7. アームに付帯する集土ブレードを拡底施工径まで伸長した状態で2周以上回転させる。
8. 底ざらいバケツを用いて中心部に集土されたスライムを除去する。
